作業日：2023-03-12(日)
作業目安：3～4時間
はじめに
ドラレコやリアカメラの配線で内装をばらしたついでに、リアスピーカーを交換しました。

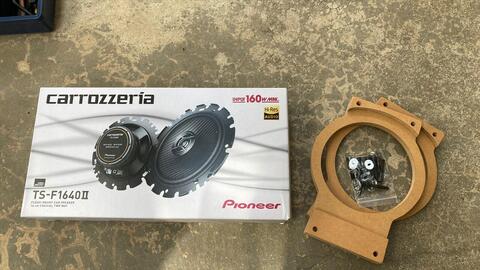

購入品
- カロッツェリア『16cm コアキシャル2wayスピーカー』(TS-F1640II) 6,490円
- ウィズ・プランニング『スズキインナーバッフルボード』(Su-05r) 5,980円
工具
必要な工具は以下の通りです。
- 内張りはがし
- ソケットレンチ(14mm)
- 6角レンチ
- プラスドライバー
- マイナスドライバ
- はさみ
- プライヤー
- 電動ドリル（穴あけ用）
取り付け

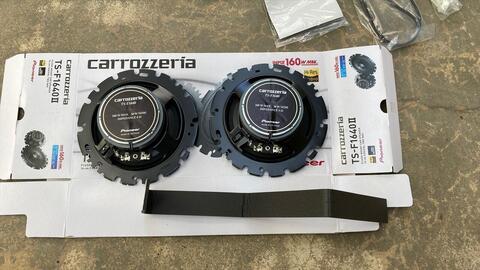

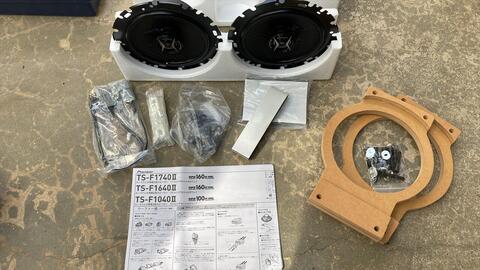

パッケージの中身です。
こちらを参考に、リアサイドパネルを外します。

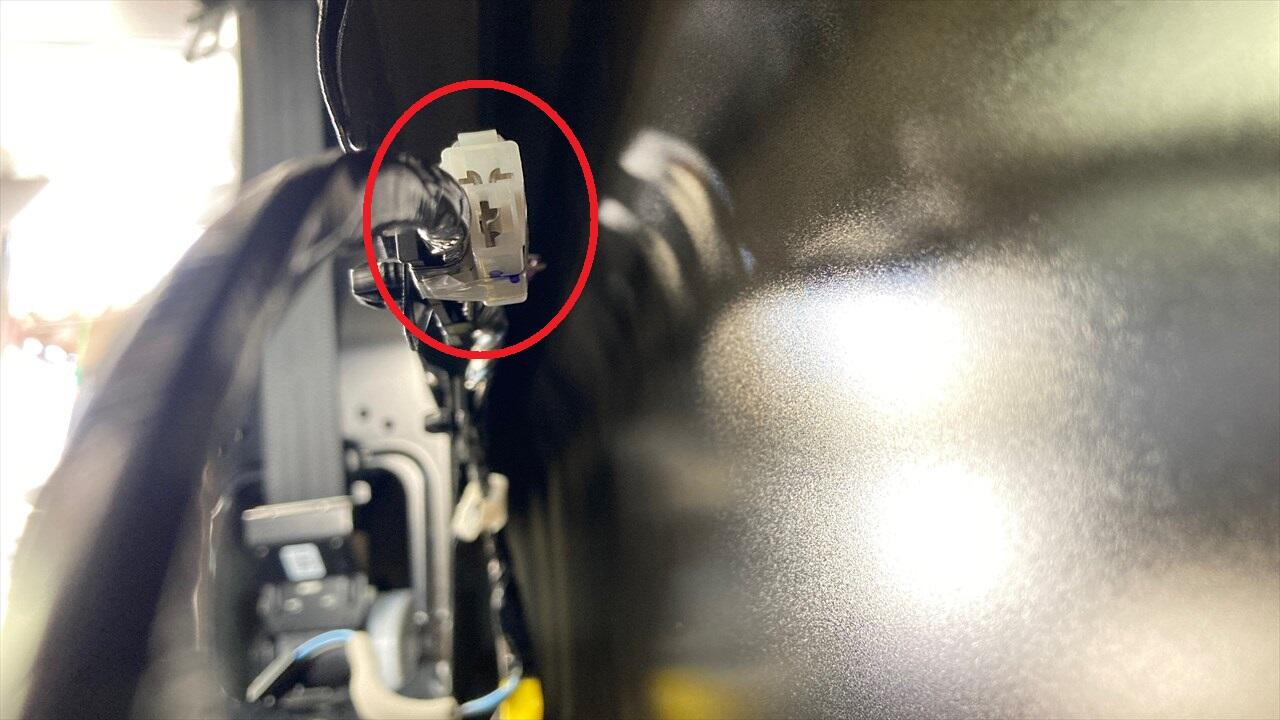

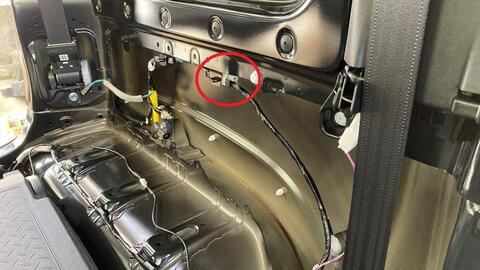

ここにリアスピーカー端子のカプラーがあります。(スピーカーレスなので何も刺さってません)
スピーカーに付属のクッションテープを貼り付けます。

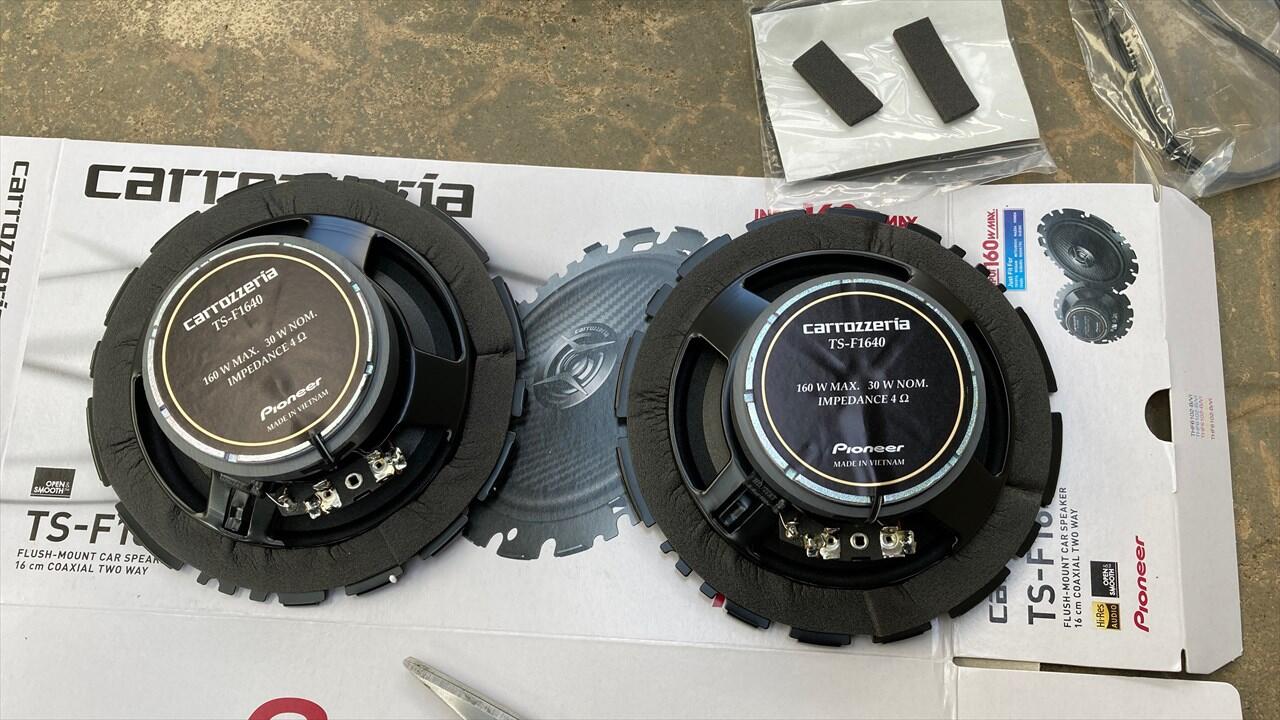

外周にクッションテープが付きました。

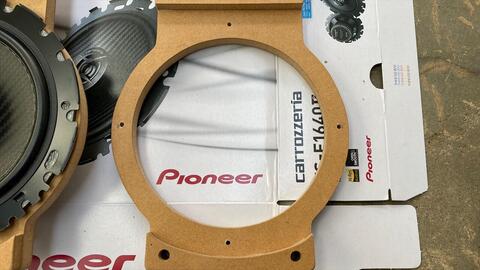

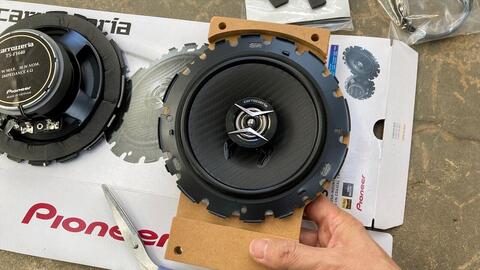

インナーバッフルボードに試着してみました。

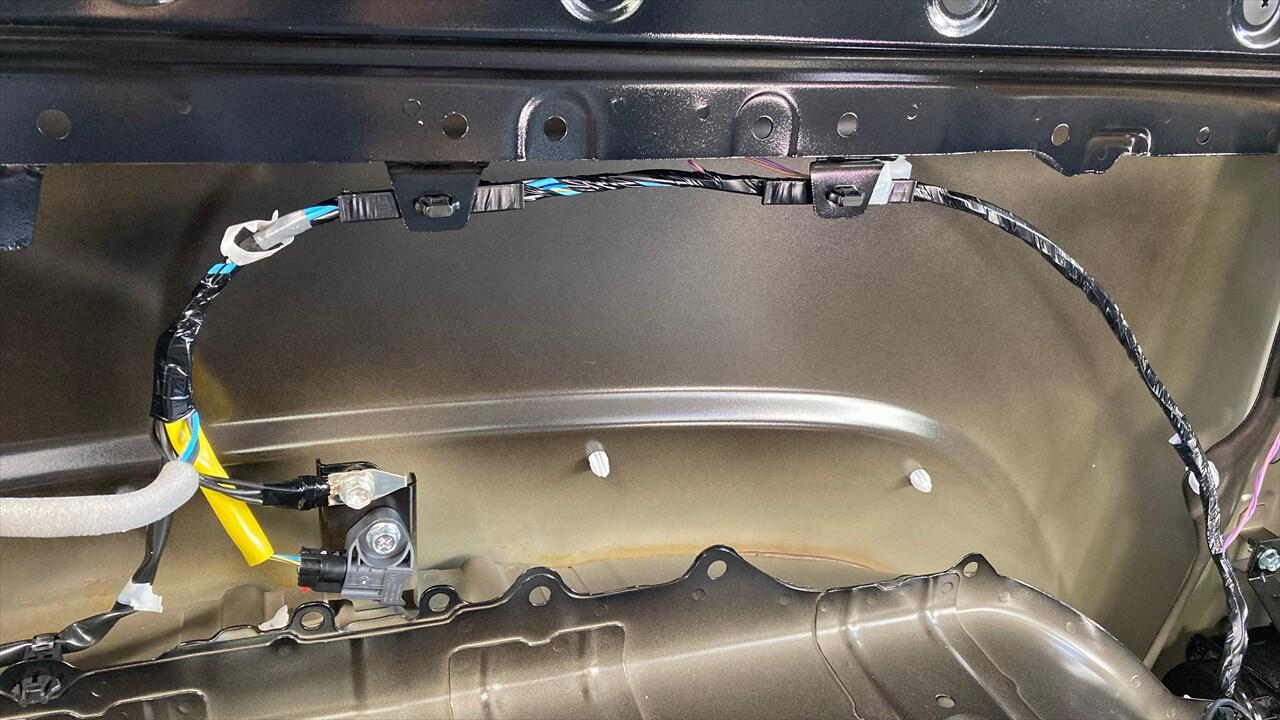

車両側にも試着してみます。

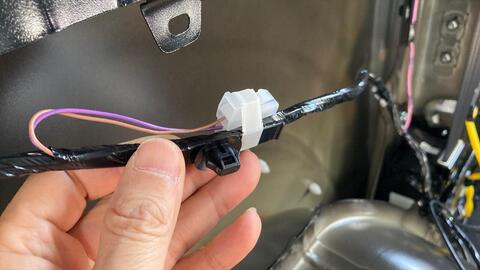

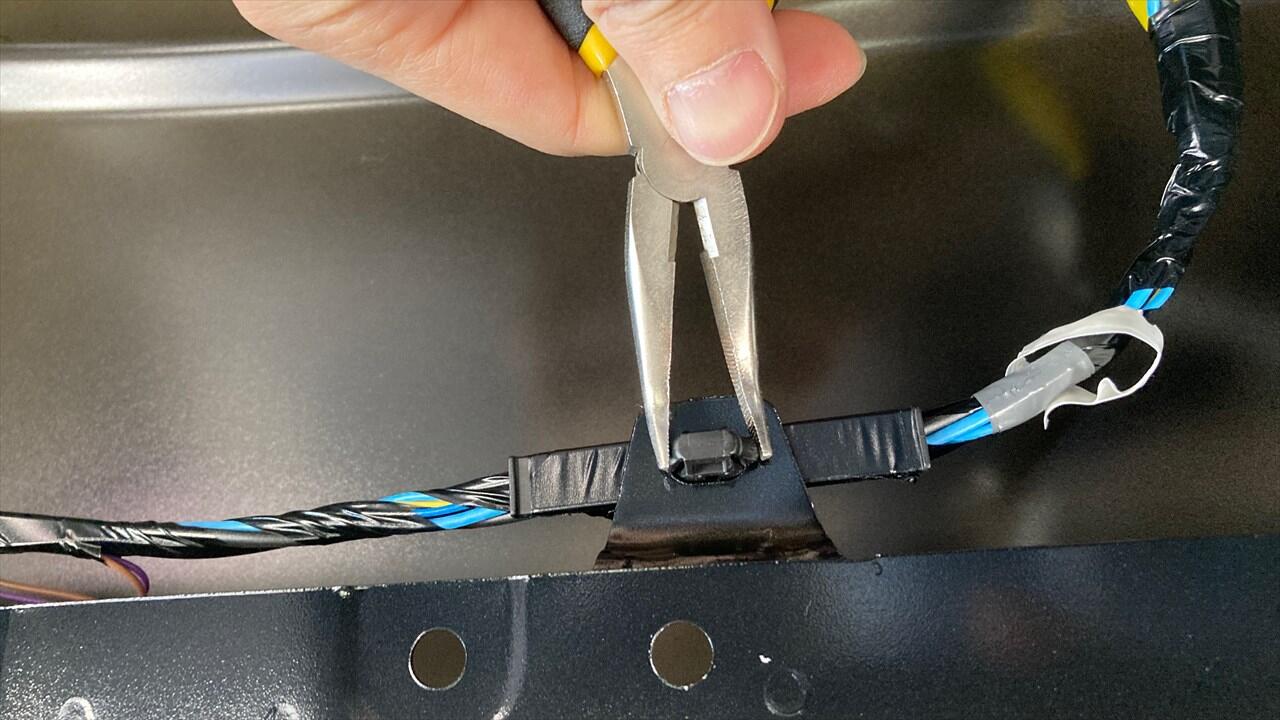

裏のケーブルがひっかかるので、固定ピンを外します。
こちらも問題なく装着できそうなので作業を進めます。
このバッフルのちょっと面倒な所は、スピーカー固定用の穴は自分で空ける必要がある点です。

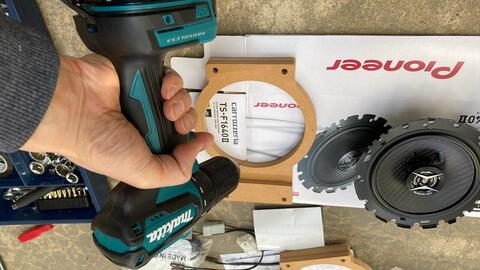

スピーカーを当てて、印を付けた後に、電動ドリルで穴を空けます。
今回の16cmスピーカーの場合は、上下左右に4か所空けました。（ずれると面倒くさいので慎重に...）
スピーカーを付属のビスでバッフルに固定します。

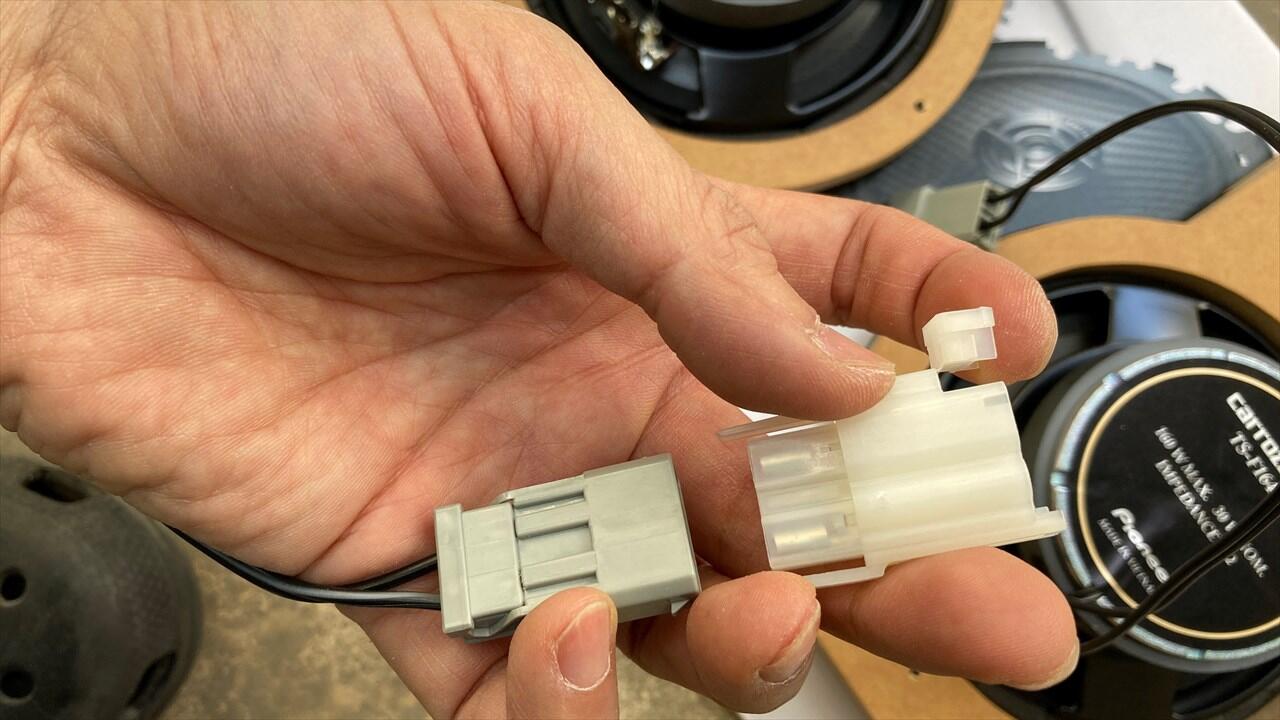

配線アダプタを付けてスズキ車用に変換します。
スピーカーの準備は、これで完了です。
車両側のカプラーのテープを剥がします。

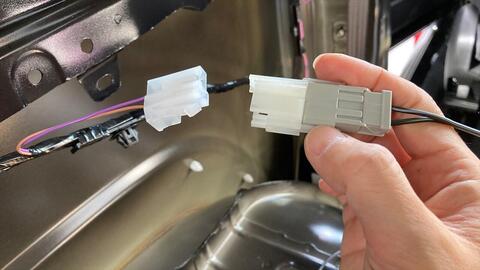

スピーカーと繋ぎます。

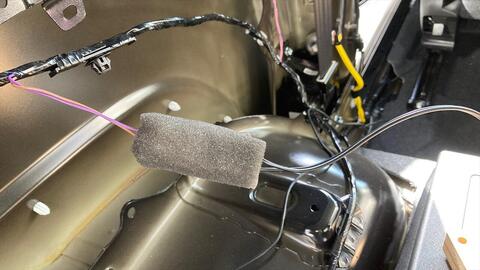

付属のクッションテープを巻きます。

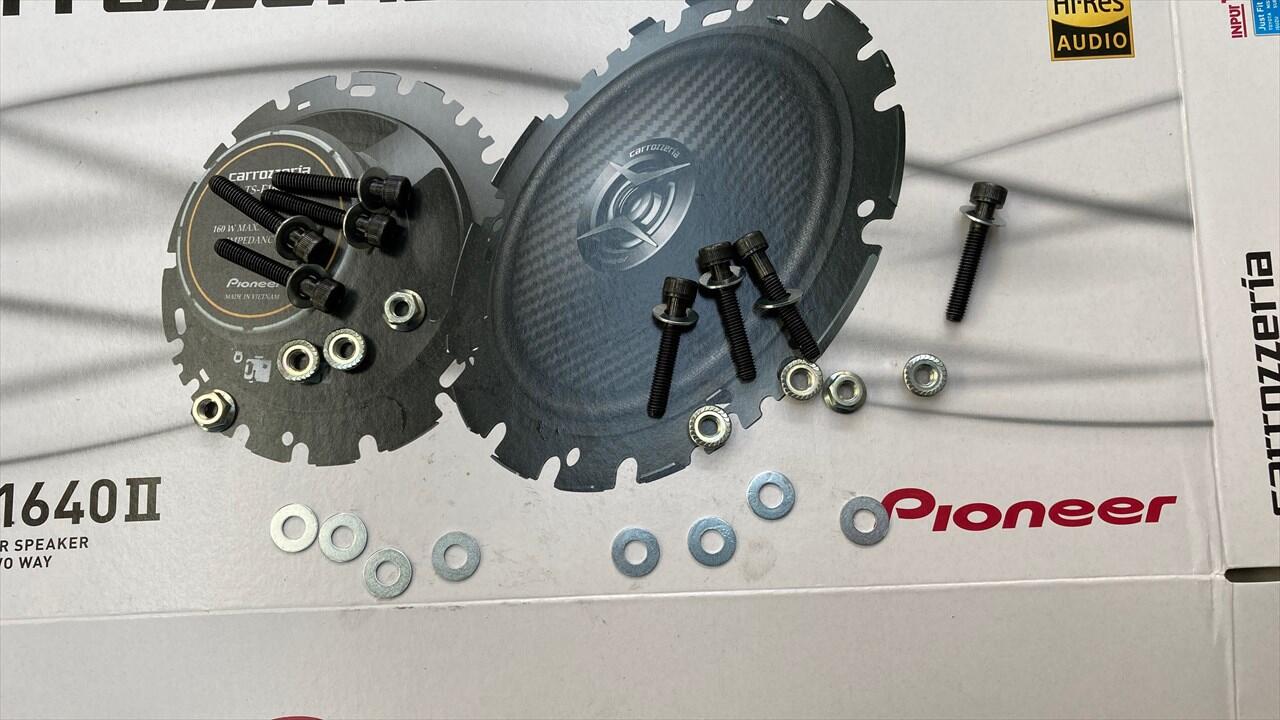

バッフルボードに付属のボルトとナットを用意します。
バッフルの固定は、裏側をめがねレンチで押さえつつ、前を六角レンチで回す必要があり、なかなか難しかったです。
裏のスペースがとても狭く、手が入らなのが困りました。もたもたしているとナットが落下して非常にイライラします💦。

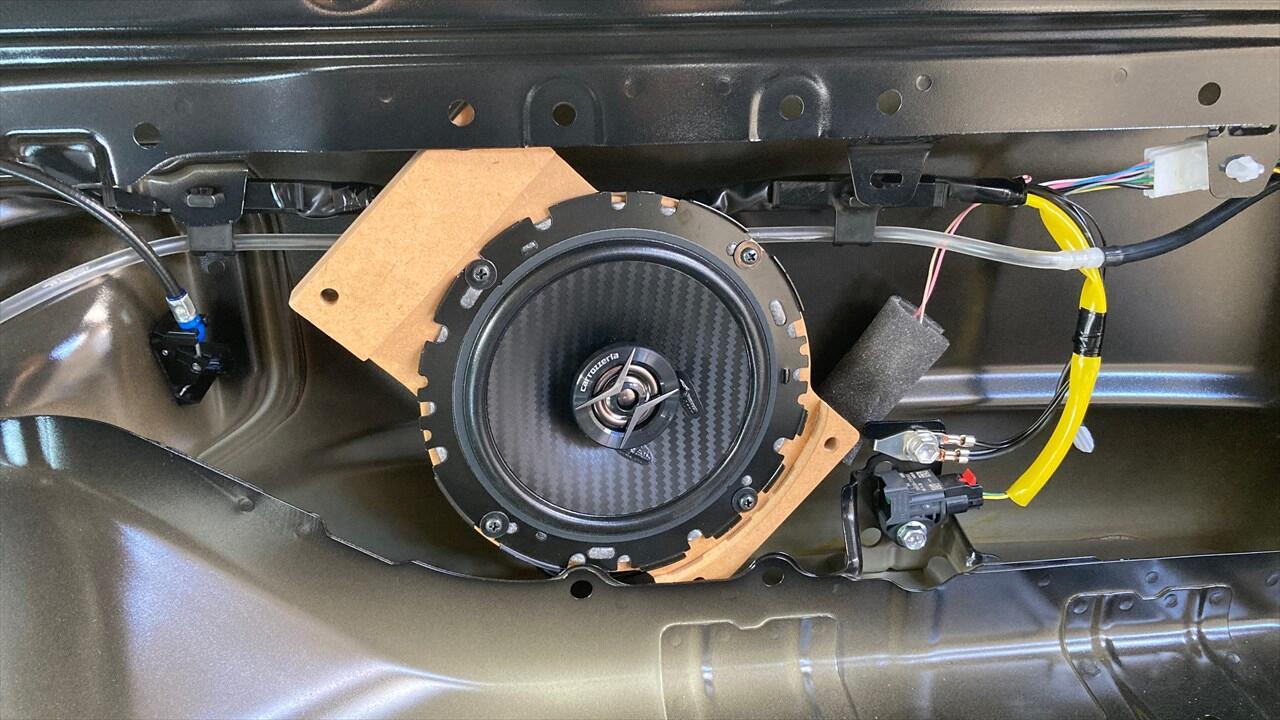

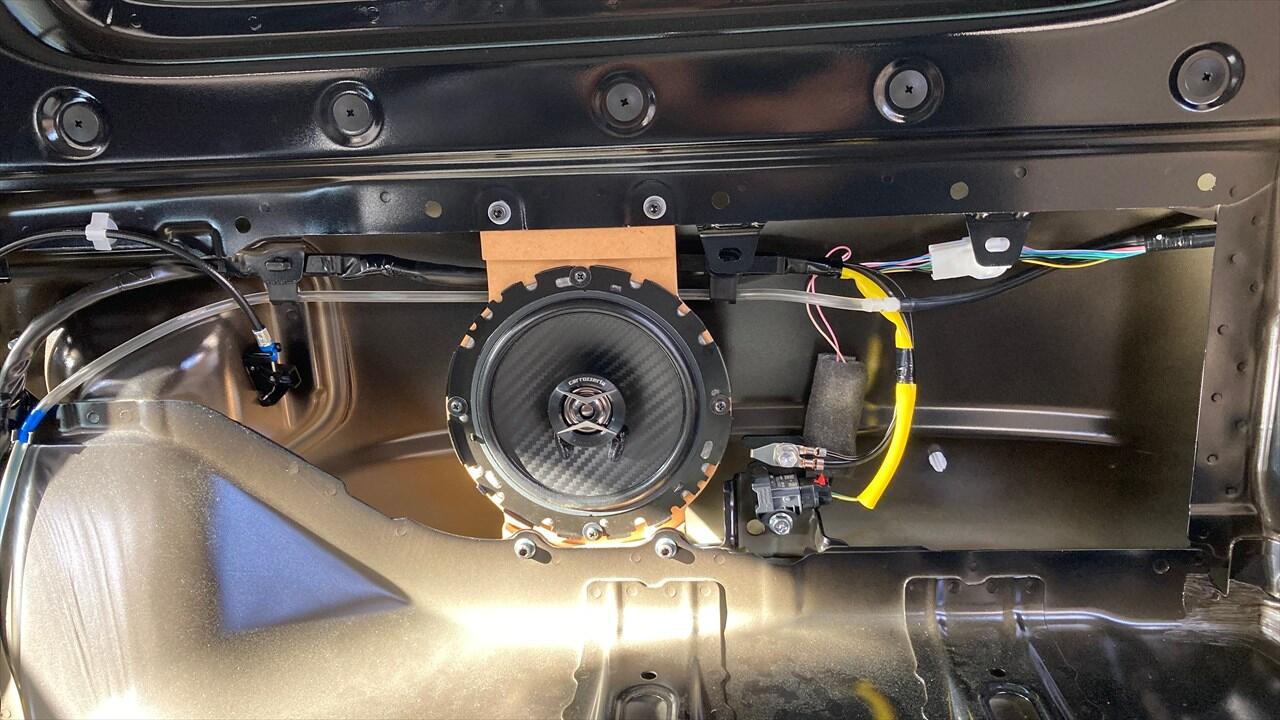

なんとか助手席側は固定できました。
配線が動かないように固定します。純正の固定ピンが戻せれば良いですが、戻らない場合は結束バンドなどで動かないようにしてください。

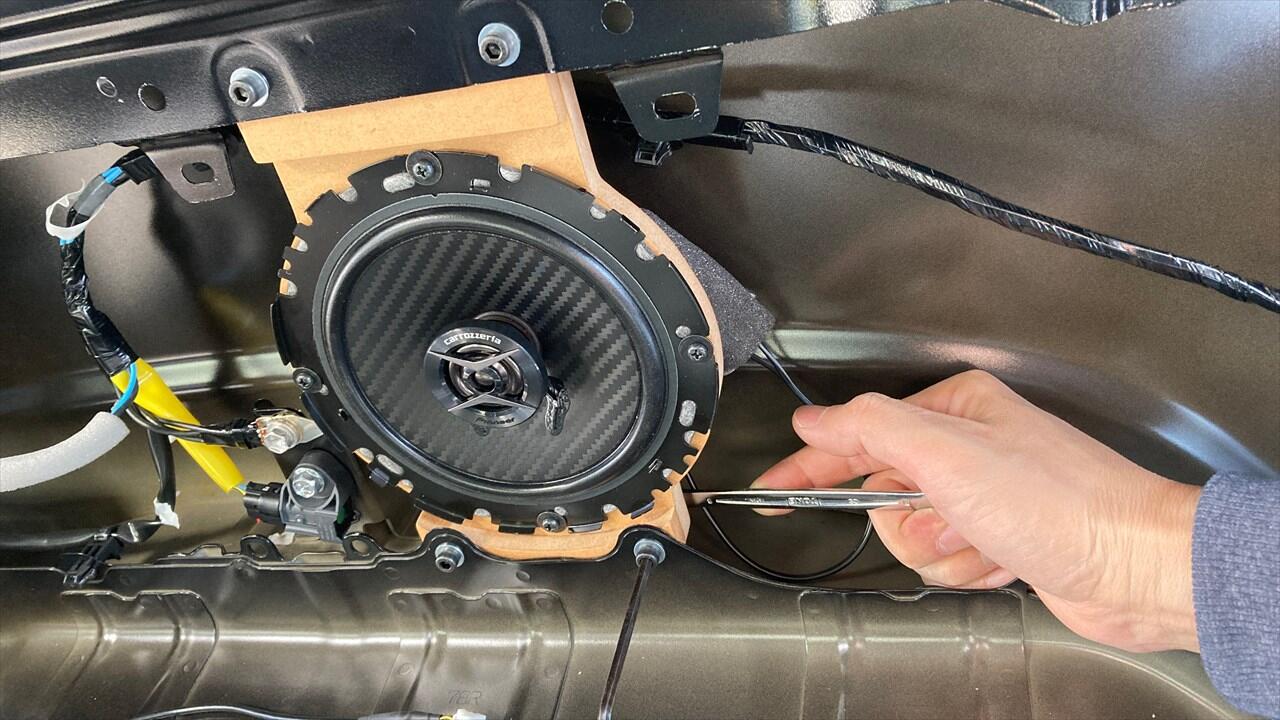

運転席側も同様に固定します。こちらの方が、狭くて作業し辛かった気がします。(時間が経ち過ぎて忘れましたが💦)
ナットを裏に落としたりして大変でしたが、こちらも無事固定できました。

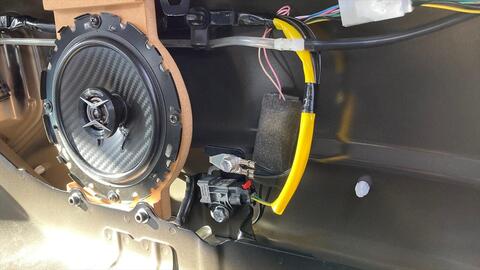

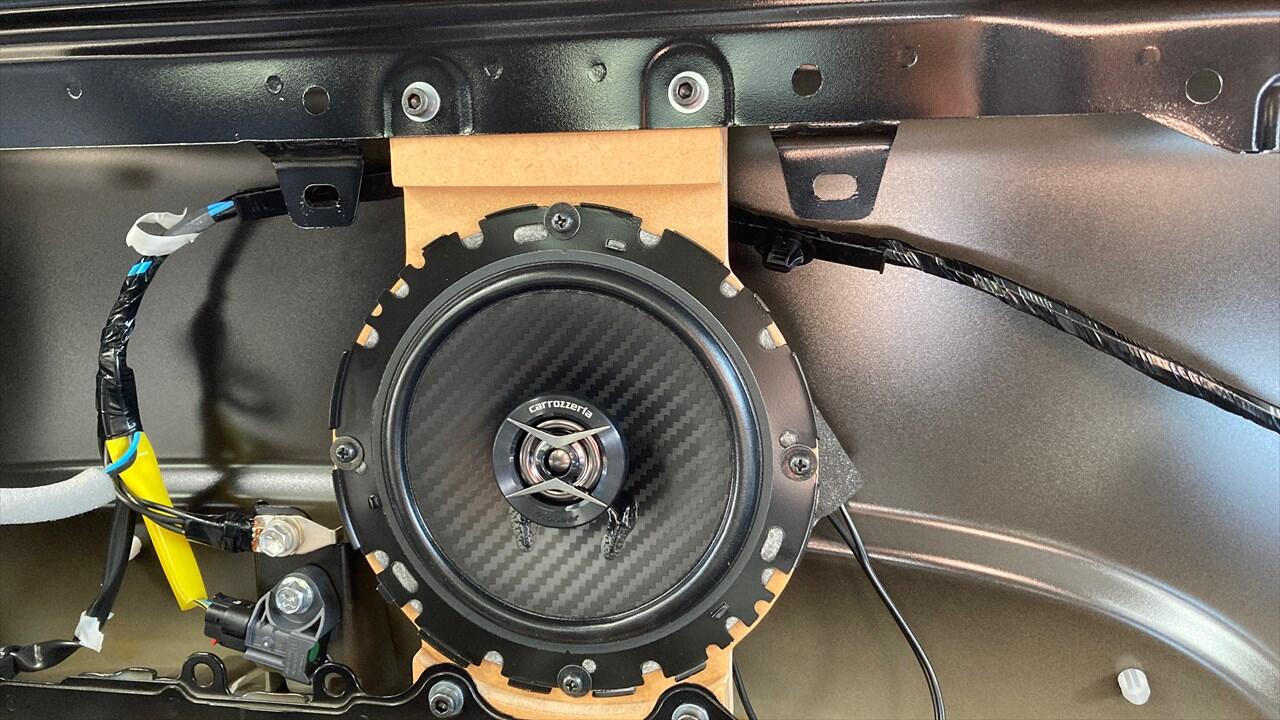

固定部分の拡大画像です。
インプレッション

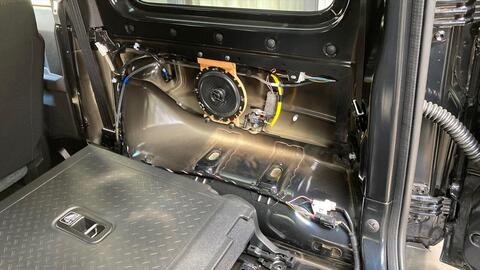

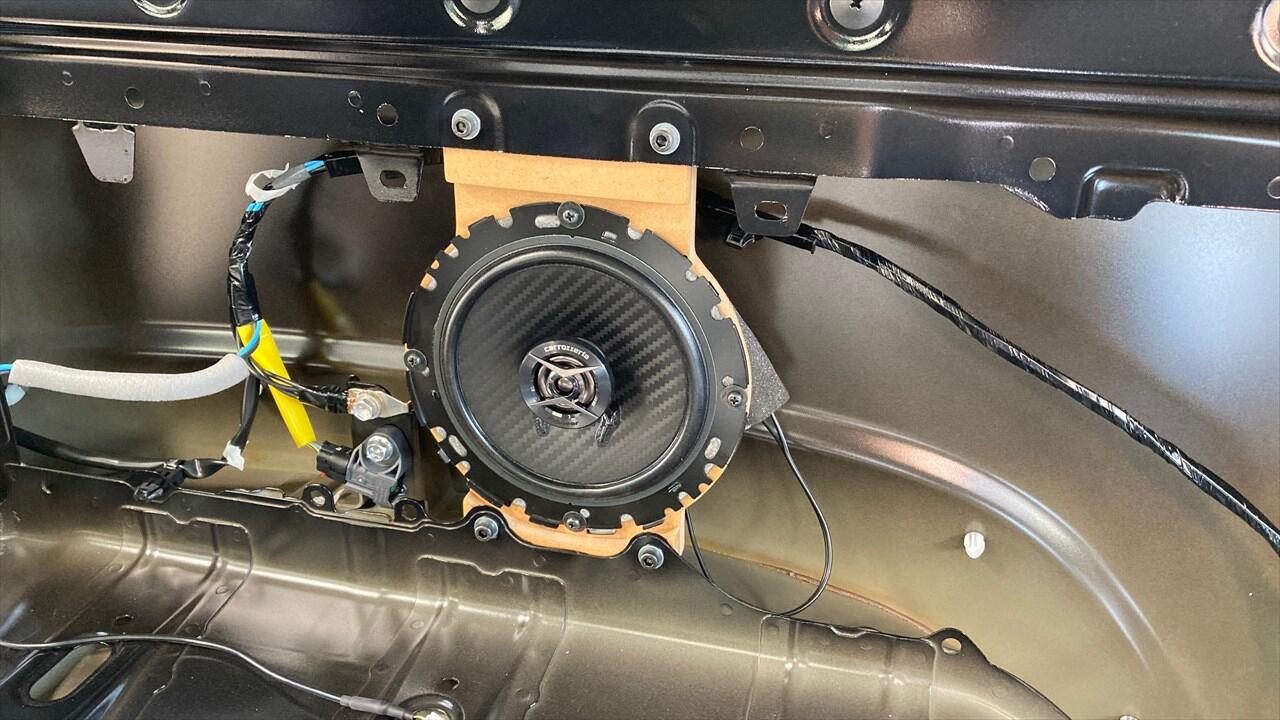

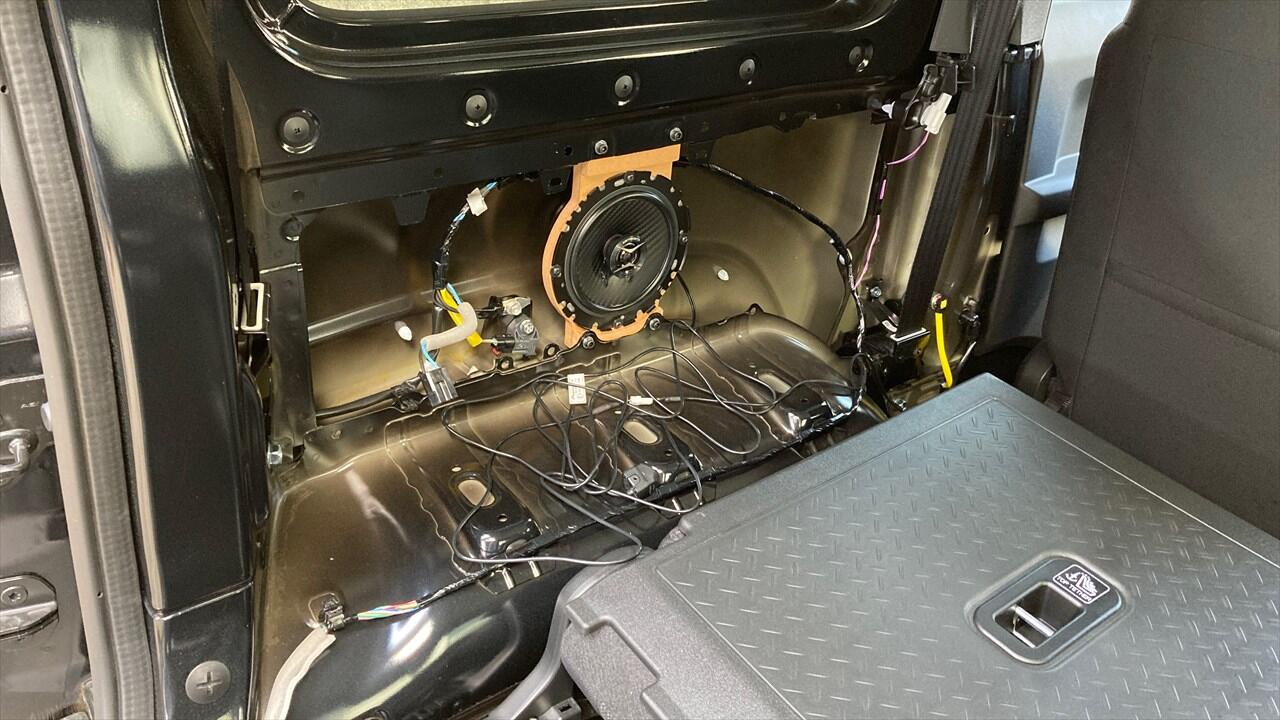

完成しました。（リアサイドパネルを戻すと見えないので、作業中の画像で完成とします）
運転席からはちょっと音に広がりが出たかな？...くらいですが、リアシートに座ると音楽がかなり聴きやすくなりました👍。たまに子供達を乗せるので、その時に役に立ちそうです😊。
カロッツェリアの安いグレードですが、リア用途なら音質もこれで十分だと思います。
では、また！
